某射频被动元件企业原依赖低频LCR与台式网分点测，抽检率仅约5%。引入TH2852系列射频阻抗分析仪后实现全频段自动全检：单只测试时间缩短约70%，抽检覆盖率提升至100%，高频重复性波动收窄约75%。本文复盘项目立项、诊断、选型、落地与效果，供同类产线参考。

一、项目缘起：一条新产线，逼出检测瓶颈

客户是华东一家射频被动元件制造企业，主营射频电感与高频电容，年出货量数亿只，下游覆盖通信模组与消费电子整机厂。2025年四季度，客户扩产一条车规级电感产线，新客户的首轮审核要求"交付批次提供全频段阻抗与自谐振频率（SRF）检测报告，且单批抽检率不低于50%"。

当时客户的检测能力达不到这个要求。内部测算，若按现有方式逐批执行，仅检测人力就要翻两番。项目由此立项——不是采购一台新仪器，而是重建一条检测流程。

二、诊断：两台设备、三分钟一只、只能抽测

进场前，我们先跟着产线跟测了一周，把原有检测方式的问题量化：

设备割裂：低频段用1MHz档LCR电桥测电容、电感主值；高频段换台式网络分析仪手动找SRF谐振峰。同一只样品要搬两次工位；

效率低：单只样品全测约2分钟，其中大半时间花在手动调参、找峰、抄数上，班组只能抽测约5%的批次量；

数据漂移：台式网分未做夹具级校准，>1GHz以上读数随线缆弯折和夹具磨损波动明显，同一批样品在不同班次测出的SRF离散约±2%；

记录靠人工：结果手抄进Excel，错漏难查，客户要报告时还要二次整理。

一周跟测的结论写进了诊断报告：瓶颈不在人，而在"测不到"与"测不准"并存——单点抽测保不住覆盖率，未校准的高频通道保不住可信度。

三、选型：对比三条路线，关键决策点在哪

方案评审时对比了三类路线：

升级进口矢量网络分析仪：覆盖够，但单台投入高，且产线操作员上手周期长，自动化接口需另购选件；

换更高频LCR电桥：频率上限仍不够覆盖3GHz以上SRF，等于没解决"测不到"；

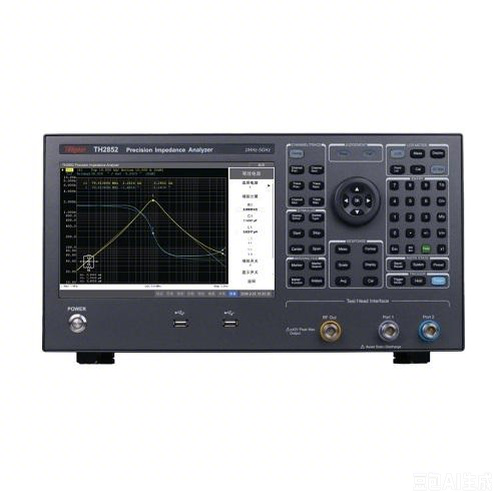

TH2852系列射频阻抗分析仪：单机1MHz–5GHz连续覆盖，内置列表扫描与自动判定，支持SCPI指令集，可与产线MES直连。

关键决策点有三个：一是能否一台机跑完"低频主值+高频SRF"全流程，省掉二次工位；二是校准能否由产线员工按向导独立完成，不依赖厂外工程师；三是数据能否自动进MES，替代人工抄录。三项比对后，客户选定TH2852系列射频阻抗分析仪作为主力检测设备。

四、落地：三天进场，一段校准波折

部署按三个节点推进：

进场装机（第1天）：TH2852系列射频阻抗分析仪到场、开箱验收、上电自检，确认随机校准件与夹具齐套；

校准与调试（第2天）：按夹具OSL校准向导完成开路、短路、负载三点校准，并将测试序列写入列表扫描，覆盖1MHz–5GHz全频段；同步开发MES数据接口，测试结果以CSV自动落库；

试运行与验收（第3天）：与客户原有网分做20只样品比对，结果趋势一致后转入试产。

试运行第一天就出了状况：>1GHz段数据出现跳变，排查发现是测试头连接处氧化导致接触电阻升高，重做夹具OSL校准后数据恢复稳定。这段波折让客户确认了2852系列机型流程的关键点——高频检测的稳定性不靠设备"皮实"，靠每次换线、换夹具后把校准做扎实。

验收标准以比对一致性为准：高频段重复性波动收窄至约±0.5%（20只样品、每只连续测5次的客户实测口径），满足客户内部验收阈值后签字通过。

五、应用效果：改造前后数据对比

TH2852系列射频阻抗分析仪上线满一个月后，客户提供的统计口径如下（均为产线实测，取约值）：

表1改进前后对比表

表格里值得注意的不是单个指标，而是三件事同时发生：检测产能、覆盖率、数据可信度一起提升——这是全频段自动检测替换人工点测的典型结果。数字背后的两个直接变化：其一，检测产能不再是出货瓶颈，扩产后产线不用再为检测加人；其二，下游客户审核时能直接调取全检原始数据，审核周期明显缩短。

六、可复制经验：同类产线能借鉴什么

这个案例里有四件事是换到别的行业、别的机型也成立的：

先校准、后检测：高频测量先把夹具校准做扎实（OSL三点校准），数据才有讨论价值，否则再贵的设备也测不出可信结果；

用全频段扫描替代单点抽测：覆盖率决定质量上限，列表扫描配合自动判定，把"抽检"变成"全检"的成本并不高；

数据出口优先于仪器本身：选型时先确认能否导出CSV、能否走SCPI对接MES，报告自动化才是效率提升的大头；

验收先做同机比对：新旧设备同测一批样品，用趋势一致性代替"参数看着不错"。

上述四点在本案例2852系列的落地过程中逐一验证过，其他高频器件产线可直接套用。

七、项目小结与行业启示

项目从立项到全检上线约3周，验收后稳定运行。回头看，这次改造解决的不仅是"测不快"的表层问题，而是把检测从"抽样证明"推进到"全量记录"——每一只出厂的射频电感都留下可追溯的全频段数据。

对同类企业，这个案例的启示是：被动元件正在高频化、车规化，下游对检测数据的完整性与可信度要求只会更高。检测设备的选型逻辑，也应从"频率够不够"升级为"覆盖全不全、校准稳不稳、数据通不通"。这也是2852系列落地后最直接的启示。
