以项目经理结案报告视角，复盘Druck UNIK5000F氧气压力传感器在某医疗呼吸机制造商产线泄漏测试中的落地过程，涵盖原有检测痛点、选型决策、部署调试与改进前后数据对比，附行业可复制经验。

一、项目背景：新产线落地，泄漏测试环节成了瓶颈

2020年上半年，某美国医疗呼吸机制造商在扩建产能时遇到了一个具体问题。客户是全球规模靠前的呼吸机生产商之一，新产线的装配段已经调试完成，但出厂泄漏测试环节一直达不到设计的节拍要求。

呼吸机的泄漏测试不是普通的气密性检查。设备向管路施加压力以辅助患者获取氧气，压力控制精度直接关系到通气效果和患者安全。每一台呼吸机在出厂前必须完成两项测试：压力调节精度验证，以及管路与组件的泄漏率确认。测试压力通常在低压段，约70-120cmH₂O量级（折合约7-12kPa），泄漏判据对应的压力变化量极小，对传感器的低压分辨率和重复性要求很高。

客户新产线规划的目标是将泄漏测试工位的节拍压缩到原有水平的60%以下，同时保持测试结果的一致性。项目组最初的判断是，瓶颈出在传感器上。

二、原有检测方式的痛点诊断

客户原产线使用工业级压力传感器（精度约±0.2%FSBSL）进行泄漏测试。在低压工况下，这一精度等级对应的绝对误差约为1.4-2.4cmH₂O。泄漏测试的压力衰减判据通常设在零点几cmH₂O的量级，传感器的输出噪声和零点漂移会直接淹没泄漏信号。

具体问题集中在三个层面。第一，分辨率不足导致误判。测试系统需要区分“管路正常微漏”和“合格无漏”两种状态，两者在测试时段内的压力差往往只有0.1-0.3cmH₂O。原传感器在低压端的有效分辨率不足，操作人员经常需要在测试结束后人工复判。第二，零点漂移带来频繁的标定停机。传感器在产线环境温度波动的影响下，零点漂移速率较快，测试工位每天需要执行一次以上零点校准，每次校准和验证耗时约15-20分钟。第三，多工位传感器一致性差。同一批次传感器的低压输出特性存在离散，测试系统需要针对每个工位单独设定判据阈值，增加了系统集成和日常维护的复杂度。

项目组测算，泄漏测试工位的时间构成中，约35%耗费在传感器零点校准和复判操作上。这在产线满负荷运行时是不可接受的。

三、选型决策：为什么是UNIK5000F

客户在选型阶段评估了三类方案。方案一，升级为通用高精度传感器。部分供应商提供了精度等级更高的工业传感器，但在低压段（满量程的10%以下）的分辨率提升有限，且没有针对氧气兼容性的专项处理。客户的呼吸机管路涉及高浓度氧气环境，传感器接液材料的氧相容性是安全合规的硬性条件。方案二，采用压力差法测量。通过差压传感器直接测量被测腔体与参考腔体之间的压差，理论上可以避开绝对压力测量中的噪声。但差压方案需要增加参考腔体和管路切换阀，系统复杂度上升，且参考腔体的温度稳定性本身也构成新的误差源。方案三，采用UNIK5000F。

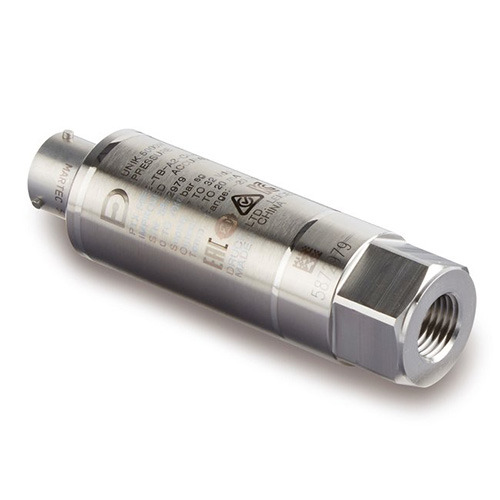

客户最终选择UNIK5000F，决策依据集中在两点。其一，低压段的分辨率。UNIK5000F基于Druck的微加工硅压阻传感元件，在低压量程下的信号输出具备高灵敏度，泄漏测试中压力衰减的读数只受现场噪声水平限制，传感器本身不构成分辨率瓶颈。其二，氧相容性与医疗设备制造场景的匹配。UNIK5000F的压力系统全程采用氧相容接液材料，填充液为适用于氧气工况的卤化碳介质，标定过程仅使用干气或去离子水，全程无油。传感器以可清洁状态交付，客户可以将其纳入自身的氧气清洗流程。这一特性在呼吸机制造环节具有实际意义——传感器本身不能成为管路中的污染源。

另一个被客户纳入决策的因素是交期。客户的新产线建设有时间窗口，Druck的制造能力能够按产线落地节奏供应传感器。

四、现场部署与测试流程

部署周期。从首批传感器到货到泄漏测试工位验收通过，总耗时约3周。其中第1周完成传感器安装和电气连接，第2周执行零点与量程验证，第3周进行泄漏测试节拍调试和判据阈值标定。

调试要点。泄漏测试工位的核心调试工作是建立稳定的压力衰减判据。调试团队在UNIK5000F安装完成后，先对空载管路执行24小时连续压力监测，记录传感器在工位环境温度下的输出噪声基线。基于噪声基线，将泄漏判据的阈值从原方案的0.5cmH₂O上调至0.8cmH₂O，同时将测试窗口从60秒压缩至35秒。阈值的上调并没有降低检出能力，因为传感器本底噪声降低后，泄漏信号与噪声的区分度反而改善。

验收标准。工位验收采用已知泄漏率的校准漏孔进行验证。在35秒测试窗口内，系统对标准漏孔（对应压力衰减约1.2cmH₂O）的检出率要求达到100%，对无漏标准件的误报率要求低于0.5%。验收测试连续运行200个循环，UNIK5000F的输出未出现可辨识的零点偏移。

五、应用效果

改造后，泄漏测试工位的有效作业时间占比从约65%提升至约92%。以每条产线每班8小时计算，单工位每日释放出的有效测试时间约2.2小时。

需要说明的是，上述数据来自该客户产线在调试和试运行阶段的实测记录，测试窗口和阈值设定与客户的具体管路参数和泄漏判据相关。不同呼吸机型号和测试规范下的实际提升幅度可能存在差异。

六、可复制经验

第一，低压泄漏测试的传感器选型应优先关注低压段分辨率，而非满量程精度。±0.04%FS的精度指标固然有意义，但在泄漏测试场景中，真正决定检出能力的是传感器在测试压力点附近的有效分辨率。选型时应要求供应商提供低压段的输出噪声基线和重复性数据。

第二，氧相容性在呼吸设备制造中应作为前置条件而非附加选项。传感器接液材料、填充液和制造工艺的氧相容性处理，在呼吸机产线的泄漏测试环节不是“锦上添花”，而是合规底线。UNIK5000F的氧相容设计使传感器本身不构成管路污染源，这一特性在客户的质量审核中被单独确认。

第三，泄漏测试工位的节拍优化空间往往不在传感器本身，而在传感器稳定性带来的系统简化。原方案中约35%的工位时间耗费在传感器零点校准和复判上。传感器零点稳定性改善后，校准频次和复判操作同步减少，节拍压缩随之实现。选型评估时应将“传感器稳定性→系统操作简化→节拍改善”的传导链条纳入考量。

七、项目小结与行业启示

这个项目的核心经验可以归纳为一句话：在呼吸机泄漏测试场景中，传感器的价值不只在“测到”，而在“测得稳”。压力衰减判据的可靠性依赖于传感器在低压段的信噪比和长时间的零点稳定性。UNIK5000F在这个项目中的角色，是提供了一个够稳定的测量基准，使测试系统能够在不牺牲检出能力的前提下压缩测试窗口。

对于同类呼吸设备制造商，这个案例的启示是：泄漏测试环节的产能瓶颈，很多时候不是“测不快”，而是“不敢快”——传感器的不确定性迫使系统留出额外的验证时间和安全余量。当测量基准的确定性提升后，测试节拍的压缩空间是自然释放的。

如果您在呼吸设备泄漏测试或富氧工况压力检测中遇到类似问题，可以联系深圳银飞电子，获取基于具体管路参数和测试规范的选型建议。
