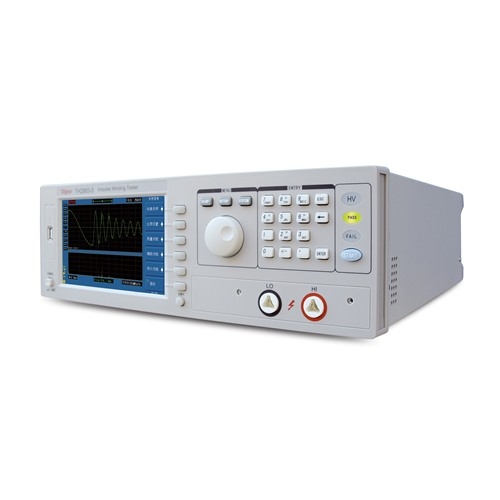

TH2883-5脉冲式线圈测试仪（单通道）怎么操作？本文按真实操作时间线，从开箱检查、开机设置到批量测试、故障处理和保养，一步步教你上手。

一、新设备到手第一步：先准备，再开机

这台TH2883-5到手后，别急着通电。先确认三件事：

环境：工作温度0℃-40℃，湿度不超过75%RH；避开高温、阳光直射、通风不良、灰尘多和潮湿的环境。

电源：交流198V-242V（或99V-121V），频率47.5Hz-63Hz；必须使用三芯电源线并可靠接地。

预热：开机后预热至少15分钟再测试，电压更稳定。

安全提示先记住：测试时高压测试电缆和被测样品都带高压，面板HV指示灯点亮时，不要触碰测试端和样品。

二、开箱检查与安装

按装箱单逐项核对（原厂说明书第10章）：

主机1台，型号应与你订购的TH2883-5一致；

TH2883-01高压测试电缆1付；

TH2881-001脚踏启动开关1只；

三芯电源线1根；

1A保险丝2只，备用；

使用说明书、产品保修卡、测试报告各1份。

检查要点：外观有无磕碰变形；铭牌上的型号、序列号与保修卡、测试报告一致；测试夹具是选件，如需要可另行购买。核对无误后把包装箱收好，长期不用时还要用它封存。

安装：接好高压测试电缆，连接测试夹具；接三芯电源线并确保接地；背面风扇窗不要遮挡。

三、开机与基础设置

按下POWER键通电，默认进入测量显示页面。仪器主要有三个页面：

DISP：测量显示，开机默认，看波形、做标准采样；

SETUP：测量设置，设电压、采样率、判据等；

SYSTEM：系统设置，设语言、亮度、日期等。

基础设置三件套：

脉冲电压：在SETUP页面把光标移到“脉冲电压”。TH2883-5范围100V-5000V、10V一档，可直接用数字键输入后按ENTER，或用粗调、细调键调整。

采样率：范围200MSa/s到1.56MSa/s共八档。波形太密就调低档，太疏就调高档，以振荡波形清楚完整为准。

测试脉冲次数：1-32，一般保持默认即可。

滚轮用法：旋转移动光标，按下选中参数，再旋转修改数值，再按确认。五个软键功能随页面变化，看屏幕右侧提示操作。

四、日常操作流程详解

场景一：TH2883-5无标准测试（初次试测，先看看线圈波形）

接好测试线与夹具，夹好被测线圈；

开机默认脉冲电压1000V、采样率50MSa/s，可直接测试；

按START触发一次测试；

主显示区查看阻尼振荡波形，波形不合适就调采样率重测；

副显示区看电晕量提取值，初步判断绝缘状况。

场景二：TH2883-5标波采样测试（批量测试，自动判好坏）

在SETUP里设好测试电压等条件；

按DISP回到测量页面，按“标准采样”软键，选“自动”；

按“开始”，仪器自动变换采样频率循环测试，找出合适的波形显示；

按“选择”完成标准波形采集，选“选择&检测”可先验证再保存；

按“比较设置”，打开需要的比较方法并设置差值；

换上被测品，按START测试，PASS/FAIL灯和蜂鸣器给出结果。

判据怎么选：层间或匝间短路用“面积”；电感量差异用“面积差”或“相位差”；绝缘要求高的场合一定要开“电晕”。

五、TH2883-5常见操作问题快速处理

六、日常维护与保养

清洁：断电后用软湿布加中性清洁剂擦拭；不要用稀释剂、苯等有机溶剂。

校准：建议按使用要求周期校准，常见一年一校；仪器维修后必须重新计量校准，以免影响精度。

存放：长期不用用原包装封存，防晒防湿。

细节：不遮挡背面散热风扇；移动仪器前拔掉电源线、移去高压测试线。

七、进阶技巧

技巧一：破坏测试找合适电压。在SETUP打开“破坏测试”，设起始电压、终止电压和步进量，只开电晕比较，按START从低到高逐级加压。观察电晕值跳变处的电压，用它的70%-80%作为该线圈的常用测试电压——电压既测得准，又不伤好线圈。

技巧二：样本平均定标准波形。取10-20只良品试测，挑偏差明显的个体，用“最大值放大20%”作为判据（电晕除外）；再用手动采样配合样本平均，得到更有代表性的标准波形，批量测试时误判明显减少。

操作不复杂，但每步都影响结果。先查故障表，如果您有任何疑问，请联系深圳银飞电子科技专业客服人员吧。
