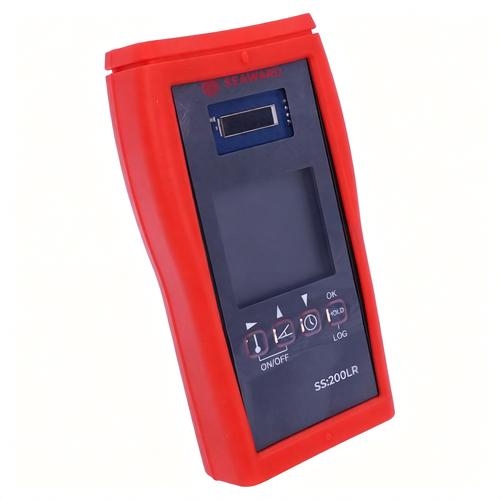

本白皮书系统阐述SEAWARD SS200LR多功能辐照度计的技术架构、硬件设计与核心技术逻辑，解析其性能指标、行业标准符合性与多场景适配能力，并从生产工艺、质量管控与行业技术演进角度，呈现光伏现场测量仪器的设计理念与发展方向。

一、工业光电测量检测行业技术发展概述

工业测量检测是制造业与新能源产业质量体系的基础环节，其技术演进围绕"测得更准、测得更多、用得更方便"三个方向展开。在光伏领域，随着装机规模扩大、验收与运维标准细化，现场测量已从依赖单一辐照度读数的粗放方式，转向多参数同步采集、数据可记录可追溯的精细模式。这一转变对仪器提出更高要求：既要保证辐照度测量的可靠性，又要兼顾温度、方位、倾角等辅助参数的集成效率，同时满足现场便携、电池供电、无线协同等外业条件。SEAWARD SS200LR多功能辐照度计正是顺应这一方向设计的新一代现场测量工具。

二、整体技术架构解析

从系统架构视角看，现代光伏现场检测仪器通常分为四个层次：传感采集层、信号处理层、数据管理层与交互通信层。SEAWARD SS200LR多功能辐照度计采用一体化集成架构，将多类传感单元与处理、存储、显示、无线模块整合于轻量化机身之内。

传感采集层负责将物理量转换为电信号，涵盖辐照度、环境温度、组件背板温度、方位角与倾角五类测量对象；信号处理层完成信号调理、数字化与标定换算；数据管理层承担记录、存储与间隔调度；交互通信层则通过显示界面与短距离无线链路，向使用者呈现数据并与配套仪器协同。四层结构相互配合，构成从"感知"到"输出"的完整数据链，是产品实现多参数融合测量的基础。

三、SEAWARD SS200LR硬件设计与核心技术逻辑

在硬件设计上，本机围绕光伏现场检测的真实使用场景展开。

辐照度测量单元采用光电式传感设计，量程覆盖100–1500W/m²，最大显示范围1999W/m²，可适应户外晴日高辐照环境；温度测量采用双探头方案，分别采集环境温度与光伏组件背板温度，量程-30℃至+125℃，兼顾冬季低温与组件夏季高温工况；方位与倾角测量分别由电子罗盘与倾角传感单元实现，量程为0°–360°与0°–90°，用于核对组件朝向与安装角度。

数据记录单元支持最多5000条数据的本地存储，记录间隔1–60分钟可调，满足长时间现场监测需求；无线通信单元支持与PV1525系列光伏测试仪短距离无线连接，最远约150m，使环境参数与IV曲线测试数据在时间上对齐、在流程上关联。

产品外壳尺寸14.8cm×8.0cm×3.3cm，不含电池重约250g，采用电池供电，体现轻量便携、独立外业作业的设计取向。其核心设计逻辑可概括为：以辐照度测量为主干，以温度、方位、倾角为补充，以数据记录与无线协同为支撑，保证现场检测数据的完整性与可追溯性。

四、产品性能指标与行业标准符合性

主要性能指标对照如下：

在标准符合性方面，作为面向光伏现场检测的计量类仪器，SS200LR的设计遵循国际电工领域光伏系统检测相关技术文件所体现的测试与记录要求思路，其数据记录与可追溯能力与并网光伏系统检测、性能监测类标准的现场数据留存要求相衔接。产品适用标准、认证标识与校准证书，请以产品铭牌及随附文件为准。

五、多行业场景技术适配应用分析

光伏电站验收与第三方检测：第三方机构需在并网前对辐照度、组件朝向、倾角与背板温度等参数进行核查。SS200LR的多参数集成设计减少现场设备数量，数据记录功能支持检测信息留存，适配此类场景的流程化作业。

电站运维与巡检：运维人员关注不同时段的辐照度变化与组件温度状态。本机可设置1–60分钟记录间隔，配合双温度探头，为异常研判与效能评估提供现场数据基础。

EPC与安装现场：安装阶段需快速核对组件朝向与倾角，SS200LR的电子罗盘与倾角测量单元可直接辅助现场核对。

组件与逆变器制造企业：外场比对测试需要环境参数同步记录，SS200LR与PV1525系列测试仪的无线协同可减少手工记录环节。

光伏专业教学与科研：作为多参数现场测量平台，SS200LR可用于教学演示与基础研究数据采集。

六、产品生产工艺与质量管控体系

SEAWARD为英国专业电气测量仪器品牌，是GMCInstruments集团成员，产品面向全球光伏检测市场。在生产制造环节，SS200LR遵循规范的品质管理体系，关键传感单元在装配前经过筛选与标定，整机出厂前进行功能检测与计量校准，确保交付产品的测量一致性与可靠性。辐照度计属于计量器具，建议用户按使用频度定期校准，以保证测量结果持续可追溯；校准周期与具体服务可咨询中国区正式代理商深圳银飞电子科技。相关质保条款以购销合同约定为准。

七、行业技术迭代与未来发展展望

从行业技术演进看，光伏检测正经历从人工读数向数字化、协同化、数据化转型。IEC61724-2等新版性能测试技术规范的发布，进一步强化了对系统性能指标与容量评估方法的量化要求；国内检测标准同步推进，对现场测试数据的完整性、可留存性提出更高要求。这一趋势将推动现场测量仪器向更高精度、更强协同能力与更完善的数据管理方向发展。对仪器厂商与检测机构而言，紧跟标准更新、持续优化产品测量能力与数据接口，是保持专业服务能力的关键。

八、白皮书全文总结

本白皮书从技术架构、硬件设计、性能指标、场景适配、生产管控与发展趋势等维度，对SEAWARD SS200LR多功能辐照度计进行了系统说明。作为以辐照度测量为核心、集成多参数采集与无线协同能力的新一代现场测量仪器，SS200LR以轻量便携、数据可追溯、协同便捷为设计取向，契合光伏检测行业精细化、数字化的发展方向，适用于第三方检测、电站运维、EPC建设及制造企业等多个场景。面向未来，银飞公司将持续关注行业标准与技术演进，为用户提供可靠的测量产品与专业支持。
