DRUCK LR-Cal SOLAR-1200 干体校准仪的详细资料

在工业制造、科研检测等对温度精度要求严苛的领域，干体校准仪作为热电偶、温度传感器等元件的核心校准设备，其性能直接决定了检测数据的可靠性。LR-Cal SOLAR-1200干体校准仪是德国DRUCK&TEMPERATURLeitenbergerGmbH推出的便携式高温校准设备，凭借200℃至1100℃的宽温度范围、优异的温度稳定性与均匀性，以及适配多场景的灵活设计，广泛应用于实验室精准校准与现场应急检测。该设备完全符合ISO9000标准，集成了先进的微处理器控制、高效加热冷却系统与多重安全防护，既能满足常规温度传感器的校准需求，也能应对材料热测试等特殊场景。本文将从产品核心参数、测试原理、操作规范、维护故障排查等方面，结合权威技术手册展开详细解析，为用户提供全面的技术参考。

产品概述与核心技术参数

LR-Cal SOLAR-1200干体校准仪以“精准、便携、耐用”为设计核心，针对高温校准场景进行了全面优化，其核心技术参数经过工业场景验证，覆盖温度范围、稳定性、适配性等关键维度，具体如下表所示：

LR-Cal SOLAR-1200干体校准仪的结构设计充分兼顾实用性与安全性：采用法兰板机身搭配便携提手，方便实验室与现场间移动；内部炉体为石英或陶瓷管材质，搭配陶瓷纤维加热电阻，兼顾加热效率与耐高温性能；配备强制风冷系统、上部保护栅、接地导体与防护保险丝等多重装置，既保障设备稳定运行，也降低操作风险。此外，设备支持特殊定制均热块，可根据用户需求加工专用孔径，进一步拓展应用场景。

核心测试原理

LR-Cal SOLAR-1200干体校准仪的校准功能基于“温度均匀传导+精准反馈调节”的核心逻辑，通过均热块的温度均匀化、传感器的实时采集与微处理器的智能调节，实现待校准元件的精准校准，具体原理如下：
（一）温度均匀化传导机制
LR-Cal SOLAR-1200干体校准仪的核心传导部件为因科镍合金（INCONEL）均热块，该材质具备优异的高温稳定性与热传导效率，能在200℃~1100℃范围内保持结构稳定，且温度传导均匀。加热电阻（陶瓷纤维材质，功率850W）通电后产生热量，通过热传导传递至均热块，均热块内部的孔径设计确保热量均匀分布——根据技术手册数据，1000℃时其径向均匀性可达±0.4℃（距孔底40mm），轴向均匀性可达±0.4℃（孔底延伸60mm），为多探针同时校准提供了一致的温度环境。待校准的热电偶或温度传感器插入均热块插孔后，其敏感元件与均热块充分接触，逐步达到与均热块一致的温度，为校准提供稳定的温度基准。

（二）温度采集与反馈调节逻辑
LR-Cal SOLAR-1200干体校准仪搭载N型热电偶作为内部调节与采集探针，直接插入均热块内部，实时捕捉均热块的温度数据，数据传输至80C552微处理器（搭配24位Σ-ΔA/D转换器）进行高精度解析。微处理器采用PID（比例-积分-微分）调节逻辑，通过比例带（P.B.）、积分时间（T.I.）、微分时间（T.D.）三个参数的动态调整，控制加热电阻的功率输出：比例带决定加热功率的调节范围，积分时间消除静态误差，微分时间则在温度阶跃变化时快速响应，避免超调。这种调节逻辑使设备能快速达到设定温度并保持稳定，稳定性可达±0.3℃，为校准精度提供核心保障。
（三）校准对比与数据输出流程

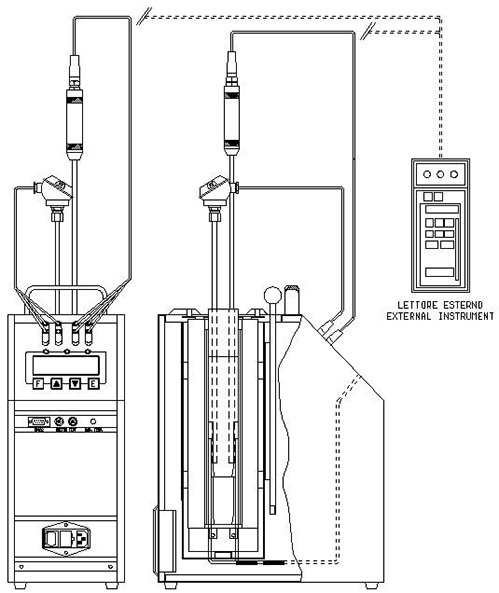

校准过程中，LR-Cal SOLAR-1200干体校准仪支持两种核心模式：一是基于内部探针的校准，以设备内部N型热电偶的采集数据为基准，待校准元件插入均热块后，对比其输出信号与内部基准信号的差异，完成校准；二是基于外部参考的校准，将标准温度计或高精度参考探针插入均热块，与待校准元件置于同一深度且靠近摆放，设备通过RS232接口或内置显示屏读取外部参考数据，与待校准元件数据进行对比，生成校准结果。两种模式均支持数据记录与导出，搭配AQ2sp软件可自动生成符合ISO9000标准的校准报告，满足质量追溯需求。
（四）高温环境下的稳定性保障
针对1100℃的高温工况，LR-Cal SOLAR-1200干体校准仪设计了多重稳定性保障机制：安全温控器（触发温度1120℃±10℃）实时监测温度，超温时自动切断加热系统；强制风冷系统通过后置风扇产生恒定气流，降低设备外壳与内部元件温度，避免高温老化；均热块与石英/陶瓷管之间采用松动配合设计，适配高温下的热膨胀差异，防止部件破损。这些设计共同确保设备在高温环境下仍能保持稳定的校准精度与运行安全性。

操作流程与使用规范

LR-Cal SOLAR-1200干体校准仪的操作需遵循严格的规范，既保障校准精度，也避免设备损坏与安全风险，具体流程如下：
（一）前期准备与安装
拆包后需先检查设备外观与配件完整性，均热块单独包装，需在使用前安装。选择安全、清洁且通风良好的平面放置设备，周围预留足够空间保证空气流通，远离易燃材料。供电连接时，使用设备配备的2.5米带CEE极性插头的电源线，确保供电系统接地良好，避免触电风险。首次使用建议在室外启动，排出新设备可能产生的轻微异味。安装均热块时，使用专用提取工具将均热块缓慢插入石英/陶瓷管，确保均热块凹槽与内部传感器对齐，上部绝缘件的插孔需与均热块插孔居中对齐，避免杂质进入缝隙导致热膨胀时部件破损。
（二）探针选择与放置
根据待校准元件类型选择适配的插孔：均热块标准孔径为7/9/11/13.5mm，探针直径应比插孔直径小至少1mm，若孔径不匹配需使用定制均热块或适配套管。探针需在设备处于环境温度时插入，插入深度需达到孔底，确保敏感元件处于最佳校准区域；若探针长度短于插孔深度，需将参考传感器与待校准探针置于同一高度。进行参考校准时，标准探针与待校准探针需尽可能靠近且深度一致，减少温度梯度带来的误差。严禁在设备已达到设定温度时插入探针，避免热冲击导致探针敏感元件损坏。
（三）设备启动与校准操作

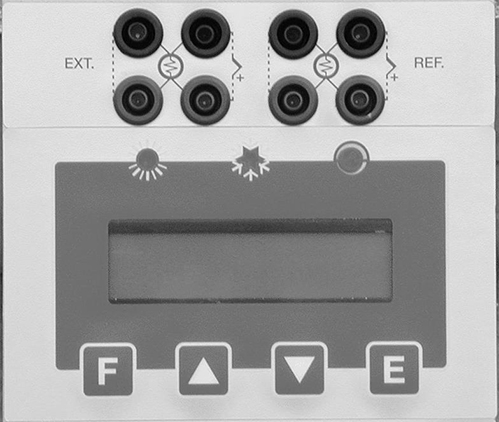

按下主开关后，设备将自动完成自检，待自检完成后进入操作界面。通过显示屏下方的“↑”“↓”键设置目标温度，长按可加速调整，按“E”键确认；如需进行多温度点校准，可通过“F”键进入一级菜单，设置SP2（目标温度2）与GRAD（温度梯度），开启RAMP（斜坡）功能，设备将按设定梯度线性升降温。校准前需等待设备达到温度稳定状态，显示屏第一行出现“÷”符号即为稳定，700℃时稳定时间约25分钟，首次设定温度后建议等待足够时间确保均匀性。2I型号用户如需读取外部探针数据，可通过“F”键选择“SENSOR”选项，切换EXT/REF/EXT+REF模式，配合二级菜单选择探针类型，即可在显示屏下排查看外部探针温度。
（四）关机与后续处理
校准完成后，需先将设定温度调整至环境温度附近，等待设备冷却后再关闭主开关，严禁在高温状态下直接关机，避免保护栅与机身过热损坏。待探针温度降至环境温度后再取出，防止热冲击损坏探针或造成烫伤。移动设备时，需先取出均热块，避免石英/陶瓷管因晃动破损，操作尽量在设备接近环境温度时进行。

维护保养与故障排查

合理的维护保养是延长LR-Cal SOLAR-1200干体校准仪使用寿命的关键，而规范的故障排查能快速解决运行问题，具体如下：
（一）日常维护与校准周期
日常需定期清理均热块插孔，避免液体、油污或杂质残留，这些物质在高温下会产生氧化物或污垢，影响温度传导效率。定期检查电源线、插头与通风孔，若发现电源线破损、插头松动或通风孔堵塞，需及时处理。设备校准证书有效期为一年，建议每年进行一次重新校准，使用频率较高或恶劣环境下可缩短周期。重新校准需使用精度高于设备的标准温度计与CALIBRAED200软件，或通过设备三级菜单进行双点校准，校准过程需在℃单位下进行。

（二）典型故障排查
LR-Cal SOLAR-1200干体校准仪的常见故障及解决方法如下表所示：

（三）长期存放与备件管理
长期存放时，需将设备清洁干净，确保均热块与探针干燥，放置在干燥、通风、无腐蚀性气体的环境中，避免阳光直射。设备关键备件如保险丝、加热电阻、热电偶、风扇等需按型号储备，更换时需使用原厂配件，确保设备性能一致。如需更换均热块或石英/陶瓷管，建议联系技术部门提供专业支持，避免安装不当导致设备损坏。

LR-Cal SOLAR-1200干体校准仪凭借宽温度范围、优异的温度均匀性与稳定性，以及灵活的场景适配能力，成为高温校准领域的可靠装备。其核心测试原理基于均热块的均匀传导与微处理器的精准调节，搭配严格的操作规范与维护机制，确保了校准结果的可靠性与设备的长期稳定运行。无论是实验室的批量精准校准，还是工业现场的应急检测，该设备都能通过标准化的流程、多重安全防护与合规的认证体系，满足多样化的应用需求。
作为符合ISO9000标准与欧盟CE认证的校准设备，LR-Cal SOLAR-1200干体校准仪不仅为温度检测提供了精准的技术支撑，也为企业质量控制与科研数据追溯提供了保障。随着工业制造与科研检测对温度精度要求的不断提升，LR-Cal SOLAR-1200干体校准仪将凭借其成熟的技术设计与实用的功能特性，在高温校准领域持续发挥重要作用，为各行业的高质量发展注入动力。
