MSO56B信号示波器 6个FlexChannel®输入通道的详细资料

在电子测试测量领域，数字示波器是捕获信号细节、排查电路故障的关键设备，而Tektronix MSO56B信号示波器作为Tektronix MSO5B家族的重要成员，凭借6通道FlexChannel®设计、精准的多域信号分析及灵活的场景化扩展能力，在众多数字示波器中脱颖而出。无论是汽车电子三相电测试、工业控制多信号同步观测，还是消费电子复杂总线解析，这款设备都能提供稳定可靠的测试支持。本文将从6通道协同测试能力、多域信号联动分析、场景化扩展模块三个方面，深入剖析Tektronix MSO56B信号示波器的产品价值。

6通道FlexChannel®协同测试：适配多信号同步观测场景

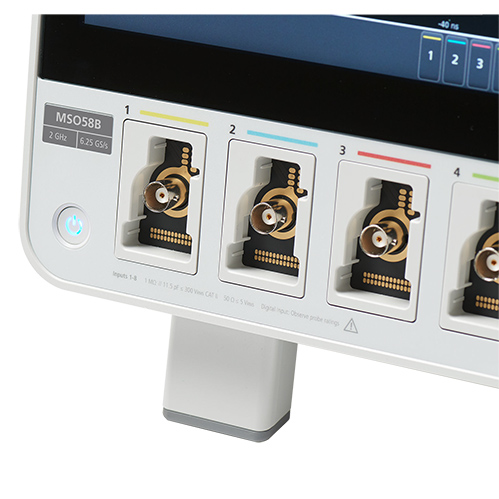

Tektronix MSO56B信号示波器作为专业数字示波器，核心优势在于配备6个FlexChannel®输入通道，每个通道可灵活切换为1个模拟通道或8个数字逻辑输入（搭配TLP058逻辑探头），最大数字通道数可达48个，完美解决传统数字示波器通道不足导致的多信号无法同步观测问题。这种配置在汽车电子测试中尤为实用——例如测试新能源汽车三相逆变器时，需同时观测3路相电压、3路相电流信号，Tektronix MSO56B信号示波器的6个模拟通道可直接同步捕获这些信号，无需外接多台数字示波器，避免了多设备触发不同步导致的时序偏差，精准分析电压与电流的相位关系，助力工程师优化逆变器控制策略。

同时，Tektronix MSO56B信号示波器的数字通道与模拟通道共享相同的高性能参数：实时采样率达6.25 GS/s，插值采样率500 GS/s，标配62.5 M点记录长度（可选配扩展至500 M点），确保数字信号与模拟信号的采样精度一致。例如在工业PLC（可编程逻辑控制器）测试中，可通过4个模拟通道观测传感器模拟信号，2个通道切换为16路数字通道捕获PLC输出的逻辑控制信号，同步分析“模拟信号输入-数字逻辑处理-执行器控制”的完整链路，快速定位时序延迟或逻辑错误，体现了这款数字示波器在多类型信号协同测试中的独特优势。

多域信号联动分析：打通时域、频域与协议域测试壁垒

Tektronix MSO56B信号示波器突破传统数字示波器“单域测试”局限，实现时域、频域与协议域的深度联动分析，为信号完整性测试提供全面视角。在时域与频域联动上，该设备每个FlexChannel®模拟通道均支持独立频谱视图，中心频率、解析带宽（RBW）等频域参数可与时域参数独立调节，例如测试射频模块时，可在时域观测信号瞬态响应的同时，在频域分析谐波成分，且通过“频谱时间”功能标记时域波形中对应频域异常的时间段，快速定位“时域毛刺-频域杂波”的关联关系。

在协议域与多域联动方面，Tektronix MSO56B信号示波器支持CAN FD、EtherCAT、USB 2.0等数十种串行总线的触发与解码，且能将协议数据与时域、频域信号时间对齐。以汽车以太网测试为例，工程师可触发特定以太网数据包，同步查看该数据包传输时刻的时域电压波形与频域频谱，分析数据包传输时是否存在信号过冲或频域杂散，直观判断“协议错误-信号质量”的因果关系。这种多域联动分析能力，让Tektronix MSO56B信号示波器在数字示波器中具备更强的问题溯源能力，尤其适配复杂电子系统的深度调试场景。

场景化扩展模块：按需定制测试能力

Tektronix MSO56B信号示波器通过丰富的场景化扩展模块，可根据不同行业测试需求定制功能，避免传统数字示波器“功能冗余或不足”的问题。在功率测试场景中，选配5-PWR功率分析模块后，该设备可自动计算电源效率、开关损耗、谐波失真等参数，且支持安全作业区（SOA）分析，例如测试DC-DC转换器时，可实时绘制MOS管的电压-电流特性曲线，判断其是否工作在安全区域，助力电源设计优化。

针对电机驱动测试，Tektronix MSO56B信号示波器可选配5-IMDA逆变器电机驱动器分析模块，支持三相电压、电流的相量图绘制与效率计算，且能通过DQ0变换将三相交流信号转换为直流信号，直观分析电机控制的动态响应。在高安全要求场景中，选配5-SEC增强安全模块后，设备可通过密码保护USB端口与固件升级，且不存储用户数据，满足航空航天等领域的信息安全要求。这些场景化扩展模块，让Tektronix MSO56B信号示波器在数字示波器中具备更强的行业适配性，可随测试需求变化灵活升级功能。

Tektronix MSO56B信号示波器作为一款高性能数字示波器，通过6通道协同测试、多域信号联动分析、场景化扩展模块三大核心优势，为电子测试提供高效、精准、灵活的解决方案。无论是多信号同步观测、复杂问题溯源，还是行业定制化测试，这款数字示波器都能稳定输出可靠结果，助力工程师提升研发效率与测试质量。随着电子技术向多通道、高集成、复杂协议方向发展，Tektronix MSO56B信号示波器将持续成为汽车电子、工业控制、消费电子等领域的重要测试工具，推动各行业技术创新与产品质量升级。
