Tektronix MSO5B系列混合信号示波器的详细资料

在电子研发、工业测试与设备维护领域，混合信号示波器是捕获和分析电信号的核心工具，其性能直接影响信号观测的精准度与问题排查效率。Tektronix作为全球领先的测试测量解决方案提供商，推出的MSO5B系列混合信号示波器，作为一款高性能数字示波器，凭借多通道灵活性、高采样率与丰富的分析功能，成为电子工程师应对复杂测试场景的优选设备。本文将从设备核心配置、功能特性展开阐述，并深入解析其测试原理，为相关领域从业者提供全面参考。

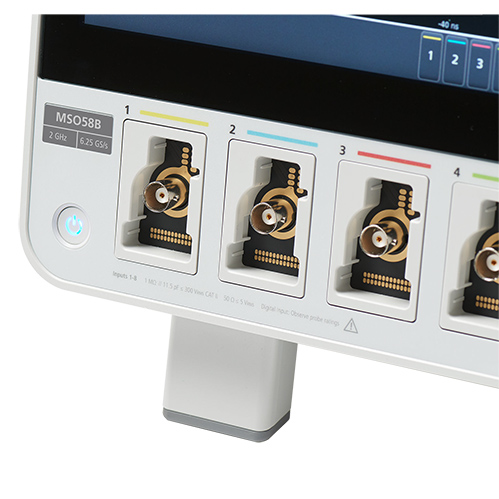

Tektronix MSO5B系列混合信号示波器涵盖MSO54B、MSO56B、MSO58B三种型号，作为专业数字示波器，分别配备4、6、8个FlexChannel®输入通道，每个通道可灵活切换为1个模拟通道或8个数字逻辑输入（搭配TLP058逻辑探头），最大数字通道数可达64个，能同时捕获多路模拟与数字信号，满足嵌入式系统、汽车电子、电源设计等多信号同步观测需求。在关键性能参数上，该系列数字示波器的模拟通道带宽覆盖350MHz至2GHz（支持后期升级），实时采样率达6.25GS/s，插值采样率最高500GS/s，标配62.5M点记录长度，可选配扩展至500M点，可完整捕获长时间信号波形与细节。波形捕获速率超过500,000个波形/秒，结合数字荧光技术与FastAcq™功能，能高效捕捉欠幅脉冲、毛刺等偶发信号，助力工程师发现隐藏的电路问题，充分体现了数字示波器在信号捕获效率上的优势。

显示与操作体验

搭载15.6英寸全高清（1920×1080）容性触摸屏，显示面积比传统10.4英寸示波器大100%，可同时呈现波形、测量数据、总线解码结果等信息。创新的堆叠显示模式解决了传统数字示波器波形重叠或精度下降的矛盾，每个波形独立占用ADC全范围，既保证测量精度，又便于区分信号细节；支持手指开合、滑动、缩放等触控操作，搭配底部设置条与右侧结果条，可快速调用通道控制、光标测量、总线解码等功能，大幅降低操作门槛。此外，这款数字示波器支持多语言界面，字体大小可在12-20号之间调节，适配不同用户的视觉需求，前面板保留关键旋钮与按钮，也可外接鼠标键盘，提供多样化交互方式，进一步提升了操作便捷性。

功能扩展性是这款数字示波器的核心竞争力之一。该数字示波器标配36种自动测量功能，支持光标测量、FFT分析、波形数学运算，可选配高级抖动与眼图分析、功率分析、逆变器电机驱动器分析等模块，满足不同场景的深度测试需求。在总线分析方面，作为专业数字示波器，支持I2C、SPI、CAN、CAN FD、USB 2.0、以太网等数十种串行总线的触发、解码与一致性测试，能自动解析总线数据包并生成表格，便于追踪数据传输过程中的异常。设备还集成可选配的100MHz任意波形/函数发生器、4位数字电压表（DVM）与8位触发频率计数器，可模拟传感器信号或进行基础电压、频率测量，减少外接设备的麻烦，让这款数字示波器具备更全面的测试能力。连接性上，该数字示波器配备7个USB接口、千兆以太网接口、DVI-D与VGA接口，支持LXI标准，可通过e*Scope®功能远程控制，数据可导出至Excel、LIMS系统，也能上传至TekDrive协作平台实现团队共享，符合现代测试场景下的数据管理需求。

测试原理

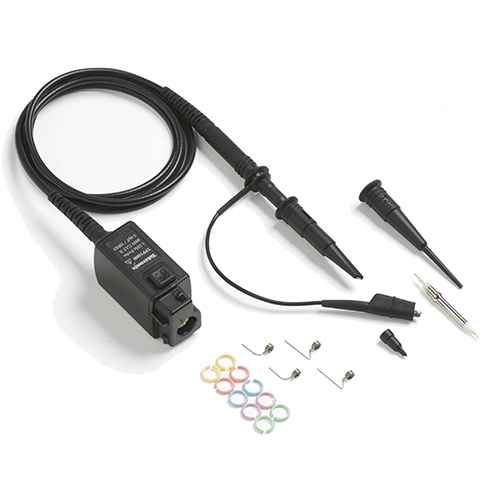

Tektronix MSO5B系列混合信号示波器作为高性能数字示波器，基于“信号采集-处理-分析-显示”的核心逻辑，通过多模块协同实现精准信号观测。首先，根据测试需求选择通道类型（模拟/数字）并连接探头，模拟通道通过高阻抗前端电路接收被测信号，将其衰减或放大至ADC（模数转换器）适配范围；数字通道则通过TLP058逻辑探头采集数字电平信号，转换为电信号。随后，12位ADC（高分辨率模式下最高16位）将模拟信号转换为数字信号，在6.25GS/s的实时采样率下，每160ps采集一个数据点，确保高频信号无失真捕获，这是数字示波器实现精准测量的基础；数字信号经阈值比较后直接转换为二进制数据，与模拟信号同步进入数据处理单元。

数据处理

这款数字示波器通过CAN BUS技术实现各模块间的高速通信，数字下变频器将部分信号转换为频域数据（支持频谱视图独立控制），FIR滤波器去除噪声并优化信号保真度；FastFrame™分段内存技术可将长记录长度划分为多段，高效存储多个触发事件，减少无效数据占用空间，提升数字示波器的数据处理效率。触发系统是数字示波器捕获目标信号的关键，支持边沿、脉冲宽度、窗口、逻辑、可视触发等多种类型，例如通过可视触发可绘制自定义几何区域，仅当信号进入该区域时触发采集，精准定位复杂信号中的特定事件，充分展现了数字示波器在触发灵活性上的优势。

最后，处理后的数字信号与分析结果（如测量数据、总线解码信息）传输至显示模块，在触摸屏上以波形、表格、图表等形式呈现，用户可通过触控操作调节显示比例、添加标注或调用进一步分析工具。同时，这款数字示波器通过审计追踪功能记录测试过程中的参数设置与操作，确保数据可追溯性，满足医疗、航空航天等行业的合规要求，体现了专业数字示波器在数据安全性与合规性上的考量。

Tektronix MSO5B系列混合信号示波器作为一款高性能数字示波器，凭借灵活的通道配置、卓越的信号捕获能力与丰富的分析功能，为电子测试领域提供了全面解决方案。无论是多信号同步观测、复杂总线解析，还是深度性能分析，这款数字示波器都能稳定输出可靠结果，助力工程师提升研发效率与测试精度。随着电子技术的不断发展，这类高精度、多功能的数字示波器将持续成为电路设计、设备调试与质量管控的重要支撑，推动各行业技术创新与产品质量提升。
