美国百科XLN系列可编程直流电源供应器 精确设定0.001V的电压步进的详细资料

美国百科XLN系列可编程直流电源供应器的多功能测试场景的专业数字电源在汽车电子测试、电池充放电验证、工业设备研发等领域，对直流电源的输出精度、扩展能力及操作便捷性要求日益严苛。美国百科XLN系列可编程直流电源供应器作为高性能数字电源，凭借1U超薄高功率密度设计、灵活的串并联扩展特性及精准的参数控制能力，既能满足中小功率设备的精密测试，又能通过多机协同应对大功率场景，同时适配多样化测试需求，为各行业测试工作提供稳定可靠的电力支持，成为数字电源领域适配多场景测试的重要选择。

美国百科XLN系列可编程直流电源供应器在硬件设计上聚焦实用性与空间效率，采用1U超薄机架高度，兼顾高功率输出与紧凑安装需求，其中高电流机型（如XLN3640、XLN6024）输出功率达1440W，高电压机型（如XLN15010、XLN60026）输出功率达1560W，相比传统2U规格电源，空间占用减少50%，适配实验室机架式密集部署，尤其适合多设备协同测试的场景。该系列细分高电流与高电压两大类别，高电流机型输出电压覆盖0-36V至0-100V，电流最高达40A，适配电机驱动、大功率模块测试；高电压机型输出电压覆盖5-150V至5-600V，电流最高达10.4A，满足高压部件如传感器、电源模块的测试需求。同时，美国百科XLN系列可编程直流电源供应器具备优异的输出精度，高电流机型电压分辨率达1mV、电流分辨率1mA，高电压机型电压分辨率10mV、电流分辨率1mA，能精准输出微幅电压与电流变化，例如在汽车电子传感器测试中，可精确设定0.001V的电压步进，捕捉传感器输出信号的细微变化，确保测试数据的准确性，充分体现数字电源的精密控制优势。

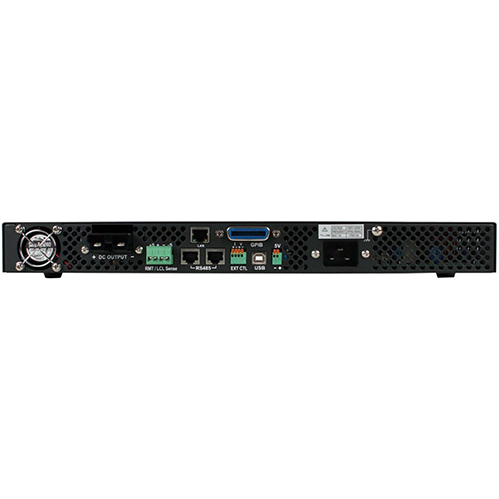

作为具备灵活扩展能力的数字电源，美国百科XLN系列可编程直流电源供应器支持多机串并联操作，高电流机型可串联4台或并联4台，高电压机型仅支持并联4台，通过主从控制模式实现功率叠加，解决单台电源功率不足的局限。在串联模式下（仅高电流机型支持），4台XLN3640（0-36V/0-40A）串联可实现0-144V/0-40A输出，适配高压电机控制器测试；在并联模式下，4台XLN6024（0-60V/0-24A）并联可实现0-60V/0-96A输出，满足大功率电池充放电测试需求。并联过程中，主机通过RS485接口自动搜索并同步从机参数，确保各设备输出电压、电流一致性，避免因参数偏差导致的测试误差。此外，该系列标配USB（虚拟COM）与RS485接口，可选配GPIB+LAN接口（-GL机型），支持SCPI指令与LabVIEW™驱动程序，可无缝融入自动化测试系统。在汽车电子生产线批量测试中，工程师通过LAN接口将多台美国百科XLN系列可编程直流电源供应器接入测试平台，配合软件实现测试参数的统一配置、测试序列的自动执行及数据的同步采集，大幅提升测试效率，减少人为操作误差，凸显数字电源在规模化测试中的优势。

美国百科XLN系列可编程直流电源供应器还具备丰富的测试功能与人性化设计，适配多样化测试需求。该系列支持Program功能，可编辑10组程序、每组150个步骤，模拟动态电压/电流变化曲线，例如在电池循环充放电测试中，可设定“恒流充电→恒压充电→静置→恒流放电”的完整流程，自动执行多轮循环并记录数据，无需人工干预。同时，设备配备低纹波、低噪声输出特性，电压纹波与噪声控制在极低范围，在精密电子元件测试中，能避免电源波动对元件性能检测的干扰，确保测试数据可靠。操作方面，前面板配备数字键、飞梭旋钮及高清晰LCD显示屏，用户可直接输入参数或微调数值，屏幕实时显示输出电压、电流、功率及工作模式，操作直观易懂；高电流机型还额外提供5V/1A辅助电源输出，可用于为测试治具或待测物辅助电路供电，进一步提升测试便利性。

测试原理

美国百科XLN系列可编程直流电源供应器基于高精度模拟与数字控制技术实现稳定输出与灵活调节。其内部搭载高速PWM（脉冲宽度调制）转换电路，通过微处理器控制PWM信号占空比，精准调整输出电压与电流，同时结合反馈采样电路实时监测输出参数，动态修正偏差，确保输出精度。在串并联扩展测试中，主机通过RS485接口与从机建立通信，实时同步电压、电流设定值，从机根据主机指令调整自身输出，确保多台设备输出参数一致，实现功率叠加；反馈电路还能监测各设备负载状态，避免某台设备过载，保障系统稳定运行。在Program编程测试中，设备依据预设步骤，通过控制PWM电路与继电器切换，实现电压、电流的阶梯式或连续式变化，同时内置数据采集模块记录每一步的输出参数与时间戳，为测试分析提供完整数据支撑。此外，设备具备Remote Sense远程电压补偿功能，通过补偿测试线缆的电压损耗，确保被测设备端获得精准电压输出，尤其在长距离测试布线场景中，有效避免线缆压降对测试数据的干扰，进一步保障测试精度。

美国百科XLN系列可编程直流电源供应器以高功率密度、灵活扩展能力及丰富测试功能，充分满足各行业多场景测试需求。其作为技术先进的数字电源，不仅能提升测试效率与数据可靠性，还能适配实验室空间优化与规模化测试需求，为企业研发验证与生产检测提供有力支撑。随着测试需求的不断升级，美国百科XLN系列可编程直流电源供应器将持续发挥数字电源的技术优势，进一步拓展功能边界，为推动各行业测试技术进步与设备性能优化提供可靠保障。
